Характеристики
Артикул
—
D1G160DA1952
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
постоянный
Номинальное напряжение
—
24 В
Скорость вращения
—
1250 об/мин
Входная мощность
—
112 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

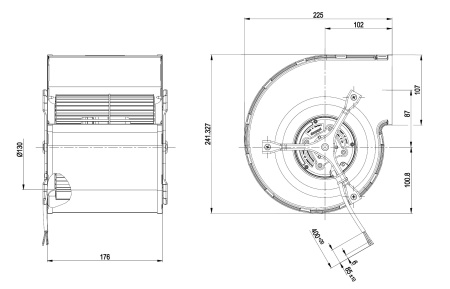

EC центробежный вентилятор в перёд загнутые лопатки, двухстороннее всасывание С корпусом (без фланца)
Измерение: LU-51361-1
Измерение: LU-51360-1
Измерение: LU-51362-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
| № | Подкл. | Маркирование | Цвет | Функция / назначение |
| 1 | 1 | Un +24V | красный | Питающее напряжение 24 В пост. тока, остаточная пульсация 3,5 % |
| 1 | 2 | PWM / lin | желтый | ШИМ/lin, управляющий вход, 0–10 В |
| 1 | 3 | Tach | белый | Выходной сигнал контроля частоты вращения, 3 импульса/оборот, Isink макс. = 10 мА |
| 1 | 4 | GND | синий | Заземление |
Характеристики: производительность по воздуху
Измерение: LU-51361-1
Измерение: LU-51360-1
Измерение: LU-51362-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
| U | n | Ped | I | qV | pfs | qV | pfs | |
|---|---|---|---|---|---|---|---|---|
| V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
| 1 | 28 | 1315 | 139 | 6,21 | 1045 | 0 | 615 | 0 |
| 2 | 28 | 1515 | 124 | 5,31 | 860 | 115 | 505 | 0,46 |
| 3 | 28 | 1780 | 112 | 4,55 | 640 | 234 | 375 | 0,94 |
| 4 | 28 | 2095 | 99 | 3,92 | 385 | 370 | 225 | 1,49 |
| 5 | 24 | 1250 | 112 | 5,6 | 970 | 0 | 570 | 0 |
| 6 | 24 | 1410 | 101 | 4,86 | 800 | 100 | 470 | 0,4 |
| 7 | 24 | 1660 | 91 | 4,23 | 590 | 200 | 350 | 0,8 |
| 8 | 24 | 1895 | 75 | 3,48 | 345 | 300 | 205 | 1,2 |
| 9 | 16 | 1020 | 62 | 4,3 | 795 | 0 | 470 | 0 |
| 10 | 16 | 1145 | 53 | 3,69 | 645 | 65 | 380 | 0,26 |
| 11 | 16 | 1290 | 43 | 3,03 | 460 | 122 | 270 | 0,49 |
| 12 | 16 | 1445 | 35 | 2,51 | 260 | 173 | 155 | 0,69 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
|
Артикул
|
D1G160DA1952 |
|
Завод-изготовитель
|
epM |
|
Постоянный/переменный ток
|
постоянный |
|
Номинальное напряжение
|
24 В |
|
Скорость вращения
|
1250 об/мин |
|
Входная мощность
|
112 Вт |
|
Потребляемый ток
|
5.6 А |
|
Минимальная температура окружающей среды
|
-25 °C |
|
Максимальная температура окружающей среды
|
60 °C |
|
Степень защиты
|
IP42 |
|
Монтажное положение
|
Любое |
|
Максимально допустимая темп.окружающей среды
|
°C + 80 |
|
Минимально допустимая темп.окружающей среды
|
°C - 40 |
|
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H0+ CAT |
|
Диаметр крыльчатки
|
160 мм |
|
Вес
|
кг 4 |
|
Одно/трехфазная сеть
|
1~ |
