Характеристики
Артикул
—
K3G220RD5303
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
постоянный
Номинальное напряжение
—
230 В
Скорость вращения
—
3230 об/мин
Входная мощность
—
168 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

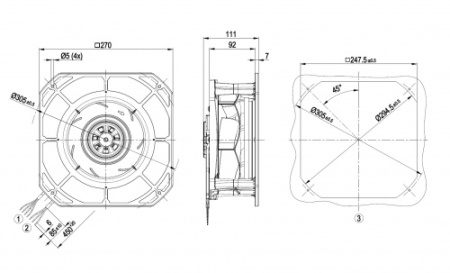

EC центробежный модуль - RadiCal назад загнутые лопатки, одностороннее всасывание с корпусом
Измерение: LU-153697-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Схема подключения:
№ | Подкл. | Маркирование | Цвет | Функция / назначение |
CON10 | L | черный | Питающее напряжение 230 В перем. тока, 50–60 Гц, диапазон напряжений – см.заводскую табличку | |
CON11 | N | синий | Сетевое подключение, напряжение питания, нулевой провод, диапазон напряжений — см. заводскую табличку | |
CON12 | PE | зеленый/желтый | Подключение заземления | |
1 | GND | синий | Заземление для интерфейса управления, БСНН | |
2 | 0-10V PWM | желтый | 0–10 В / вход управления ШИМ, Ri = 100 кОм, БСНН | |
3 | 10 V / max. 1,1 mA | красный | Выход постоянного напряжения 10 В пост. тока +/–3 %, Iмакс. 10 мА, постоянная защита от коротких замыканий, напряжение питания для внешн. устройств(например, потенциометра), БСНН | |
4 | Tacho | белый |
Выходной сигнал контроля частоты вращения, открытый коллектор, 1 имп./оборот,Isink макс. = 10 мА, БСНН |
Характеристики: производительность по воздуху 50 Гц
Измерение: LU-153697-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 230 | 3540 | 168 | 1,4 | 1290 | 0 | 760 | 0 |
2 | 230 | 3370 | 168 | 1,4 | 1065 | 200 | 625 | 0,8 |
3 | 230 | 3230 | 168 | 1,4 | 750 | 400 | 440 | 1,61 |
4 | 230 | 3310 | 168 | 1,4 | 435 | 550 | 255 | 2,21 |
5 | 230 | 3000 | 99 | 0,82 | 1090 | 0 | 645 | 0 |
6 | 230 | 3000 | 115 | 0,96 | 950 | 159 | 560 | 0,64 |
7 | 230 | 3000 | 135 | 1,12 | 700 | 350 | 415 | 1,41 |
8 | 230 | 3000 | 121 | 1,01 | 395 | 451 | 230 | 1,81 |
9 | 230 | 2400 | 51 | 0,42 | 875 | 0 | 515 | 0 |
10 | 230 | 2400 | 59 | 0,49 | 760 | 102 | 445 | 0,41 |
11 | 230 | 2400 | 69 | 0,57 | 560 | 224 | 330 | 0,9 |
12 | 230 | 2400 | 62 | 0,51 | 315 | 289 | 185 | 1,16 |
13 | 230 | 1800 | 21 | 0,18 | 655 | 0 | 385 | 0 |
14 | 230 | 1800 | 25 | 0,21 | 570 | 57 | 335 | 0,23 |
15 | 230 | 1800 | 29 | 0,24 | 420 | 126 | 250 | 0,51 |
16 | 230 | 1800 | 26 | 0,22 | 235 | 162 | 140 | 0,65 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха · Pfs = Увелич. давления
Артикул
|
K3G220RD5303 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
постоянный |
Номинальное напряжение
|
230 В |
Скорость вращения
|
3230 об/мин |
Входная мощность
|
168 Вт |
Потребляемый ток
|
1.4 А |
Минимальная температура окружающей среды
|
-25 °C |
Максимальная температура окружающей среды
|
50 °C |
Степень защиты
|
IP54 |
Монтажное положение
|
Любое |
Максимально допустимая темп.окружающей среды
|
°C + 80 |
Минимально допустимая темп.окружающей среды
|
°C - 40 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H1 |
Количество лопаток
|
7 |
Диаметр крыльчатки
|
220 мм |
Вес
|
кг 2.1 |
Одно/трехфазная сеть
|
1~ |
