Характеристики
Мощность электродвигателя, кВт
—
315
Полное давление, Па
—
9150
Производительность по воздуху, м3/час
—
58000
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Технические характеристики
| Типоразмер машины | ВМ-17 | ||
| Производительность, Q, м3/ч | 58000 | ||
| Полное давление, Pa, Па | 9150 | ||
| Максимальный КПД, η, % | 82 | ||
| Частота вращения, мин-1 | 1500 | ||
| Электродвигатель | Типоразмер | АИР355M4У2 | ДАЗО4‑400ХК‑4У1 |
| Мощность, кВт | 315 | 315 | |
| Частота вращения, мин-1 | 1500 | 1500 | |
| Напряжение, В | 380/660 | 6000 | |
| Масса без эл.дв, кг | 2390 | ||

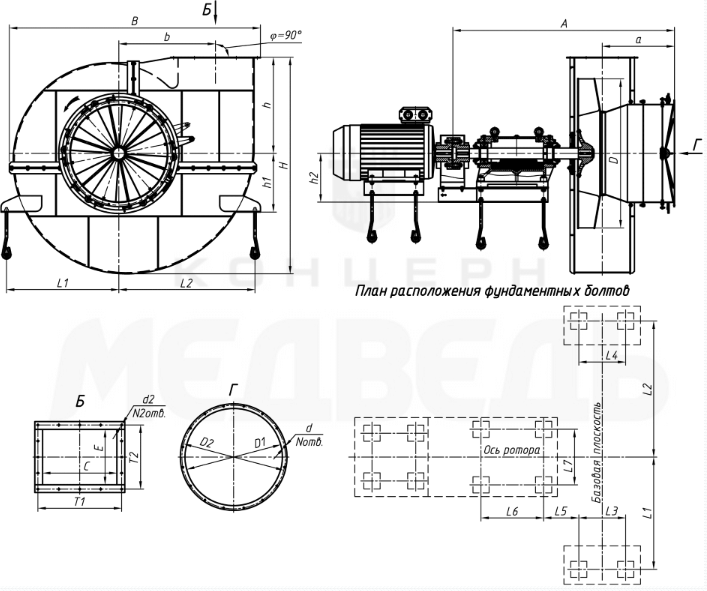

Габаритные размеры


| Типоразмер машины | φ | Размеры, мм | ||||||||||||
| h1 | L1 | L2 | L4 | D | D1 | D2 | d | d2 | A | a | B | b | ||
| ВМ-17 | 0°÷30° | 1700 | 650 | 650 | 458 | 1700 | 960 | 1030 | 14 | 18 | 2116 | 700 | 2860 | 1077 |
| 45°÷105° | 1600 | 650 | 650 | 458 | ||||||||||
| 120°÷150° | 1500 | 650 | 650 | 458 | ||||||||||
| 165°÷210° | 1400 | 650 | 650 | 458 | ||||||||||
| 225°÷255° | 1300 | 650 | 650 | 458 | ||||||||||
| 270° | 1200 | 1800 | 650 | 458 | ||||||||||
| φ | Размеры, мм | N | N2 | |||||||||||
| H | h | h2 | C | E | T1 | T2 | L3 | L5 | L6 | L7 | ||||
| 0°÷270° | 2450 | 1048 | 555 | 906 | 340 | 980 | 460 | 458 | 248 | 700 | 620 | 16 | 20 | |

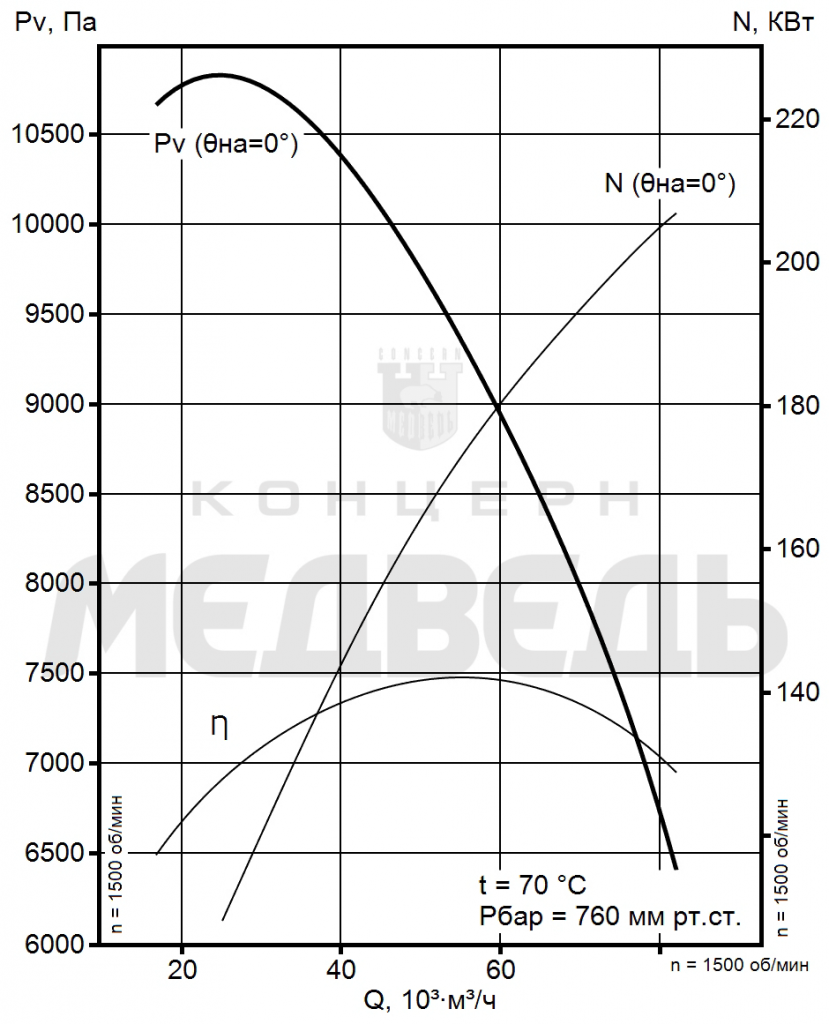

Аэродинамические характеристики
