Характеристики
Мощность электродвигателя, кВт
—
11
Производительность, тыс.м3/час
—
6700
Полное давление, Па
—
970
По запросу
Нашли дешевле?
Выберите нужный вариант товара
Вентилятор ВДН-8 с двигателем 11/1000 левый, материал нержавейка 12Х18Н10Т
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-8 с двигателем 11/1000 левый, материал нержавейка AIS I409
Материал:
нержавейка AISI 409
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-8 с двигателем 11/1000 левый, материал углеродистая сталь
Материал:
углеродистая сталь
Направление вращения:
левый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-8 с двигателем 11/1000 правый, материал нержавейка 12Х18Н10Т
Материал:
нержавейка 12Х18Н10Т
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-8 с двигателем 11/1000 правый, материал нержавейка AIS I409
Материал:
нержавейка AISI 409
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Вентилятор ВДН-8 с двигателем 11/1000 правый, материал углеродистая сталь
Материал:
углеродистая сталь
Направление вращения:
правый
Подшипниковый узел:
без подшипникового узла
Описание
Технические характеристики
Электродвигатель: 5А160S6 Мощность,кВт: 11 Частота вращения, мин-1: 1000 Производительность 103 х м3/час: 6700 Полное давление, Па: 970 Масса не более, кг: 505Габаритные размеры
Схема разворотов корпусов вентиляторов ВДН (ПР).
Схема разворотов корпусов вентиляторов ВДН (ЛЕВ).
Габаритные и присоединительные размеры тягодутьевых машин типа ВДН.
| Габаритные размеры, мм | Amax | a | B | b | D | D1 | d | H | h | h1 | C |
| ВДН-8 | 1237 | 487 | 1329 | 520 | 530 | 570 | 12 | 1172 | 523 | 580 | 400 |
| Габаритные размеры, мм | E | L1 | L2 | L3 | t1 | t2 | T1 | T2 | N | N2 | n1 | n2 |
| ВДН-8 | 300 | 277 | 330 | 610 | 90 | 118 | 450 | 354 | 12 | 12 | 5 | 3 |
Аэродинамические характеристики

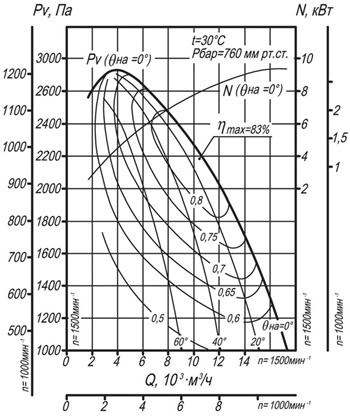

Аэродинамическая характеристика вентилятора ВДН-8.
Акустические характеристики
| Типоразмер вентилятора | n, мин-1, | Зона измерений | Значение Lpi, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
| Уровни звуковой мощности, дБ | ||||||||||
| ВДН-8 | 1000 | Нагнетание | 88 | 92 | 90 | 87 | 85 | 79 | 72 | 92 |
| Всасывание | 84 | 88 | 86 | 83 | 81 | 75 | 68 | 88 | ||
| Вокруг корпуса | 81 | 84 | 82 | 79 | 76 | 69 | 62 | 83 | ||
| 1500 | Нагнетание | 96 | 98 | 103 | 100 | 97 | 92 | 87 | 105 | |
| Всасывание | 92 | 94 | 99 | 96 | 93 | 88 | 83 | 101 | ||
| Вокруг корпуса | 87 | 89 | 93 | 90 | 86 | 80 | 75 | 94 | ||
