Характеристики
Артикул
—
S4D500BE0302
Завод-изготовитель
—
epM
Постоянный/переменный ток
—
переменный
Номинальное напряжение
—
400 В
Скорость вращения
—
1360 об/мин
Входная мощность
—
690 Вт
Все характеристики
По запросу
Нашли дешевле?
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

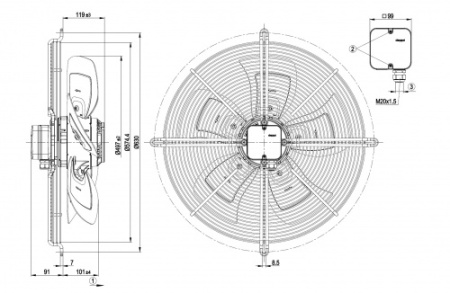

AC осевой вентилятор серповидные лопасти (S серии) с защитной решёткой для сопла
? = 1,15 kg/m? ± 2 %
Измерение: LU-70503-1
Измерение: LU-70507-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
? = 1,15 kg/m? ± 2 %
Измерение: LU-100859-1
Измерение: LU-100861-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Схема подключения:
? | Соединение по схеме треугольника |
Y | Соединение по схеме звезды |
L1 | = U1 = черный |
L2 |
= V1 = синий |
L3 | = W1 = коричневый |
W2 | желтый |
U2 | зеленый |
V2 | белый |
TOP | 2 x серый |
PE | зеленый/желтый |
Характеристики: производительность по воздуху 50 Гц
? = 1,15 kg/m? ± 2 %
Измерение: LU-70503-1
Измерение: LU-70507-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 400 | 1405 | 512 | 1,21 | 8930 | 0 | 5255 | 0 |
2 | 400 | 1385 | 589 | 1,29 | 7940 | 60 | 4675 | 0,24 |
3 | 400 | 1370 | 648 | 1,34 | 6565 | 120 | 3865 | 0,48 |
4 | 400 | 1360 | 690 | 1,43 | 5275 | 160 | 3105 | 0,64 |
5 | 400 | 1215 | 395 | 0,67 | 7765 | 0 | 4570 | 0 |
6 | 400 | 1170 | 435 | 0,73 | 6730 | 43 | 3960 | 0,17 |
7 | 400 | 1135 | 466 | 0,79 | 5415 | 82 | 3185 | 0,33 |
8 | 400 | 1110 | 490 | 0,86 | 4280 | 107 | 2520 | 0,43 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Характеристики: производительность по воздуху 60 Гц
? = 1,15 kg/m? ± 2 %
Измерение: LU-100859-1
Измерение: LU-100861-1
Замеры производительности соответствуют ISO 5801 категория А. Для детального уточнения способа замеров, Вам необходимо обратиться к специалистам ebm-papst. Уровень звукового давления со стороны всасывания: LwA по ISO 13347 / LpA с расстоянием 1м от оси вентилятора. Данные действительны только при указанных условиях измерения и могут варьироваться в зависимости от условий установки. При отклонении от стандартной конфигурации, необходимо проверить все значения в собранной установке.
Данные измерений
U | n | Ped | I | qV | pfs | qV | pfs | |
---|---|---|---|---|---|---|---|---|
V | min-1 | W | A | m3/h | Pa | cfm | in. wg | |
1 | 480 | 1665 | 788 | 1,32 | 10350 | 0 | 6090 | 0 |
2 | 480 | 1645 | 911 | 1,44 | 9060 | 80 | 5330 | 0,32 |
3 | 480 | 1615 | 1018 | 1,56 | 7235 | 160 | 4255 | 0,64 |
4 | 480 | 1600 | 1100 | 1,72 | 5860 | 215 | 3450 | 0,86 |
5 | 480 | 1405 | 601 | 0,84 | 8720 | 0 | 5130 | 0 |
6 | 480 | 1335 | 663 | 0,93 | 7425 | 54 | 4370 | 0,22 |
7 | 480 | 1280 | 707 | 0,99 | 5710 | 100 | 3360 | 0,4 |
8 | 480 | 1240 | 740 | 1,08 | 4545 | 130 | 2675 | 0,52 |
Где: U = Напряжение питания · f = Частота · n = Скорость вращения · Pe = Входная мощность · I = Потребляемый ток · qV = Расход воздуха Pfs = Увелич. давления
Артикул
|
S4D500BE0302 |
Завод-изготовитель
|
epM |
Постоянный/переменный ток
|
переменный |
Номинальное напряжение
|
400 В |
Скорость вращения
|
1360 об/мин |
Входная мощность
|
690 Вт |
Потребляемый ток
|
1.43 А |
Минимальная температура окружающей среды
|
-40 [°C] |
Максимальная температура окружающей среды
|
90 [°C] |
Степень защиты
|
IP54 |
Класс защиты от влаги (F) / класс защиты окружающей среды
|
H2 |
Количество лопаток
|
5 |
Диаметр крыльчатки
|
мм 500 |
Вес
|
kg 14.8 |
Одно/трехфазная сеть
|
3~ |
